携帯電話自力発電化へ

いまどきのスマホは電池を良く食う、twitterやら、FaceBookとかで通信量も半端ないし、画面がでかいので　1500mAhの内臓電池が1日持たない。で、太陽電池で充電のシステムを作ってみようとやってる。まずは基本の材料と仮パネルを作った。実際の設置とかテスト･改良は別途やっていく。

＜基本構想＞
　太陽電池パネルで単3タイプ充電式電池4本？を充電、充電された単3電池から最終的に携帯などを充電する。
　１、太陽電池での充電式電池の充電・組合せ検討･・最終的にはテストして決める
　　　制御回路を作るとめんどくさいので、過電流･過充電にならないように適当に組み合わせることに
　　　（効率の良い回路を組む力ないんで･・）
　　　充電式電池単3型　エネループ等　約2000mAh 1.2v　充電完了時1.42v
　　　太陽電池パネル　250mA（ショート）　2V（開放）手持ちユニットが12枚（秋月電子で買った）
　　　光の角度とかで実質120〜200mAと予想　パネル直列･電池直列で10〜16時間　過充電よか安全目で直列採用
　　　電池の充電のばらつきから　電池直列4本か　せいぜい　6本まで組み合わせの検討
　　　△充電電池　3本　3.6〜4.26v　太陽電池　3枚 6v　
　　　○充電電池　4本　4.8〜5.68v　太陽電池　4枚 8v ･・オーバー気味だが逆流防止ダイオードで0.4〜0.7v落ち　OK
　　　　充電電池　6本　7.2〜8.52　　太陽電池　4枚8vNG　5枚10V　微妙にOK？
　２、5v出力化
　　a)単3充電式電池のエネループスティックブースタ（単3　2本タイプ　5v　500mA出力　容量1.2v×2×2000mAh)　電池付き1800円程度
　　　電池容量から　スマホの30〜40％は充電できるが　電源入れてると電流食われて充電がすすまないこともあり。画面オフで静かにしとダメ、それとサイズが長い･･･
　

　　修正＞スティックブースタが非力（500mA）なので１A出力をみつけた、単3　4本タイプ

　　SANWA SUPPLY USB出力付ポータブルバッテリー電源(ホワイト) BTN-DC2W 1500円程度　サイズもコンパクトになった。
　
　http://www.amazon.co.jp/SANWA-SUPPLY-USB%E5%87%BA%E5%8A%9B%E4%BB%98%E3%83%9D%E3%83%BC%E3%82%BF%E3%83%96%E3%83%AB%E3%83%90%E3%83%83%E3%83%86%E3%83%AA%E3%83%BC%E9%9B%BB%E6%BA%90-%E3%83%9B%E3%83%AF%E3%82%A4%E3%83%88-BTN-DC2W/dp/B004QZBA4K/ref=sr_1_1?s=computers&ie=UTF8&qid=1332468664&sr=1-1

　　b)リチウム式 USB大容量バッテリー　出力5v 1000mA 電池容量3.7v5000mA　あやしい中国製3000円弱
　　　エネループの出力で充電してスティックブースタの出力不足を補う。途中に入るので効率は落ちるが、カーナビなども充電可能になる。（Pad類もいけるか？）
　
　
　　
　＜パネルの製作＞

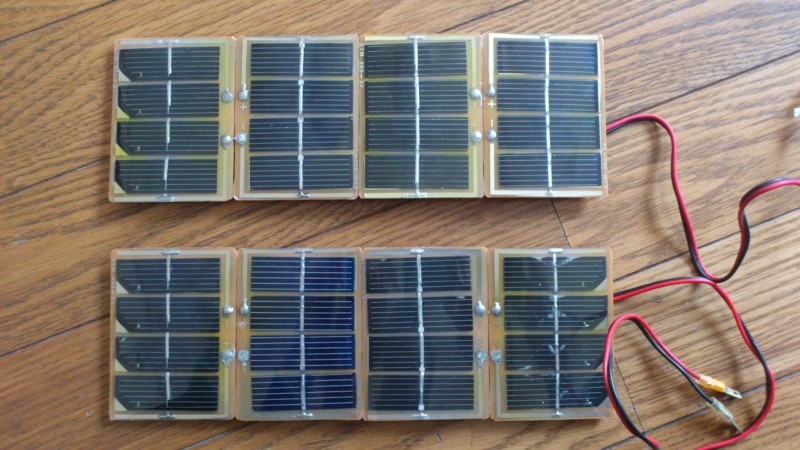

　単純に直列につないで逆流防止ダイオードをいれる。自転車用ライトが単4電池3本なのでこれも充電できるように3枚の出力端子もつけておく　線を繋ぎかえるだけ〜　2セット仮構造で作ってみました。一日充電したりテスト。ビニールテープでつないだ仮なので　水対策とかはテストしながらあとで考えます〜。

　昔は12vの携帯用バッテリーを充電し野外で無線機動かしてたんで　平行して12v用システムも運用しますかね〜･・12vだと充電制御システムが手の届きそうな値段であります。（うーん遊びでやるには高いか･・）
･・しかし今度の携帯用のって、エネルギー的にはめっちゃたいしたこと無くて、シャワーを減らしたり、ドライヤの時間のほうが効果あるんだよな･・。まぁ非常用としては使えるかな。
